Düz bakır örgülü tel veya yuvarlak bakır örgülü tel seçmenin anahtarı, uygulama senaryonuzun temas alanına ve yapısal stabiliteye daha fazla değer verip vermediğini veya bükülme esnekliğine ve kablolama kolaylığına daha fazla değer verip vermediğini belirlemektir.

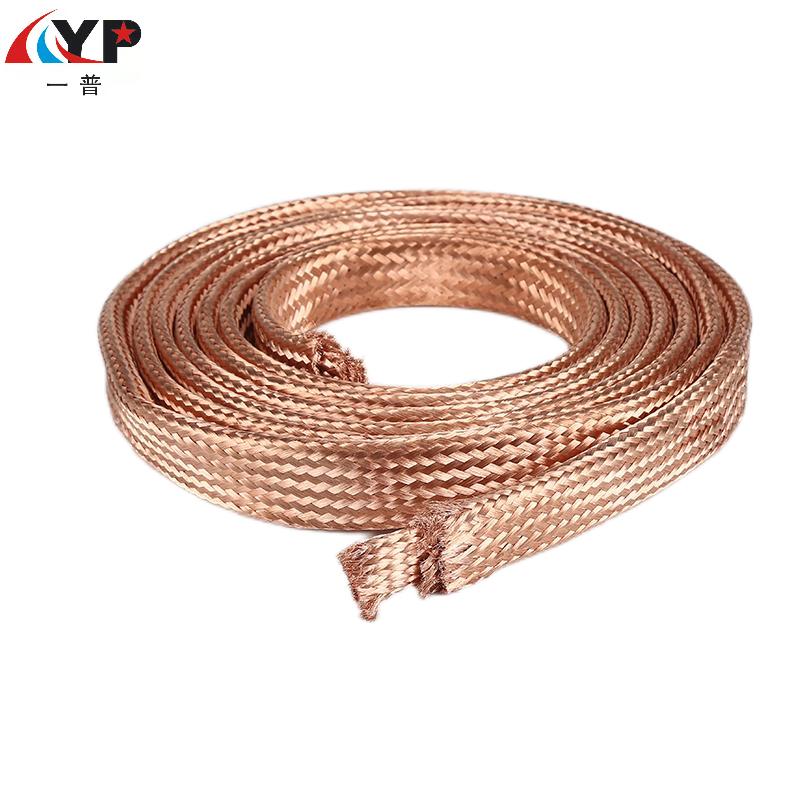

Düz bakır örgülü tel- sabit bağlantılara, yüksek akıma ve depreme dayanıklı uygulamalara uygundur
Aşağıdaki durumlarla karşılaşırsanız yassı kablolara öncelik verin:
-Bağlanan nesneler, trafo çıkış hatları, şalt baraları ve devre kesici kontakları gibi düz plakalardır. Düz bir şekil mükemmel uyum sağlayabilir, temas alanını artırabilir ve temas direncini azaltabilir.
-Motorlara veya büyük dizel motorlara bağlandığında olduğu gibi ekipmanda titreşim var. Dokuma yapısı, titreşimleri etkili bir şekilde tamponlayabilir ve tek telli bakır çubuklara göre yorulmaya daha dayanıklıdır.
-Gevşemeyi önleme ihtiyacı: Kesildikten sonra dağılması kolay değildir ve iplik uçları kurulum sırasında özel bir işleme ihtiyaç duymaz, bu da işlemi daha rahat hale getirir.
-Yüksek akım taşıma: Yüksek akım senaryolarında (yüzlerce hatta binlerce amper gibi), yassı teller daha büyük bir ısı dağıtım alanına sahiptir ve genellikle aynı kesit alanına sahip dairesel tellerden daha iyi akım taşıma kapasitesine sahiptir.

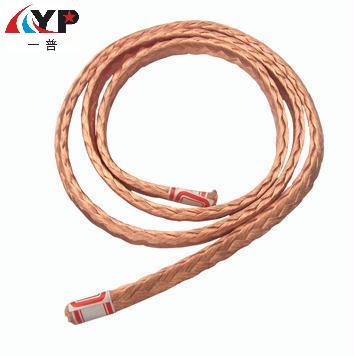

Yuvarlak bakır örgülü tel- esnek kablolama, hareket bağlantıları ve dar alanlar için uygundur
Aşağıdaki özellikler karşılanıyorsa dairesel çizgiler daha uygun bir seçimdir:
- Elektrik panolarının köşeleri ve boru tesisatı ihtiyacı gibi kablolama alanının dar ve dolambaçlı olması. Yuvarlak tellerin bükümlü yapısı son derece yumuşaktır ve çok küçük bir bükülme yarıçapına sahiptir.
-Motorlar için karbon fırça uçları ve robotlar için aktif bağlantılar gibi bağlantı bileşenleri hareket gerektirir. Dairesel tellerin esnekliği, tekrarlanan bükülmeler sırasında kırılmaya daha az eğilimli olmalarını sağlar.
-Kurulum yolu sabit değildir: Bağlantı konumunun sahada ayarlanması gerekiyorsa, yuvarlak telin manuel olarak bükülmesi ve şekillendirilmesi daha kolaydır.
-Evrensel kablolama gereksinimleri: Evrensel esnek bir kablo olarak çeşitli geleneksel elektrik bileşenlerini bağlar.
Özet:
Adım 1: Bağlantı terminalinin şekline bakın
-Düz bir terminal ise (bara, bakır bara gibi) → düz kabloyu seçin.
-Dairesel bir terminal ise (terminal direği veya cıvata gibi), her ikisi de kullanılabilir, ancak dairesel kablolar daha esnektir ve düz kabloların dairesel uçlarla kıvrılması gerekir.
2. Adım: Kurulum yolunu ve ortamı kontrol edin
-Yol sabit, düz veya sadece hafif kavisli → düz bir çizgi seçin.
-Yol karmaşıktır, birden fazla viraj gerektirir veya dar deliklerden geçer → dairesel bir çizgi seçin.
